Canon MF3110/3220/3228/3240
Нередко
бывает, что после очередной переборки аппарата да и просто во время
эксплуатации МФУ Canon MF3110/3220/3228/3240 выдает ошибку "Установить
картридж", т.е. аппарат не видит вставленный в него картридж.
В
первую очередь в такого рода МФУ необходимо проверить правильно ли
воткнут шлейф с блока сканера в мат плату принтера (нет ли перекоса и
тп)! Это позволит сэкономить кучу времени и неров.
Это может быть следствием 3х проблем
1. не вращяется ролик переноса в принтере, что расположен сразу под картриджем ( проверяется руками)
2. нет контакта на фотобарабан картриджа
3. нет контакта на ролик первичного заряда в картридже (PCR)
Ну если с первой проблемой боле-менее ясно то остальные не всегда очевидны для новичков.
Нет контакта на фотобарабан картриджа.
В первую очередь необходимо проверить металлический шток, который и обеспечивает контакт:

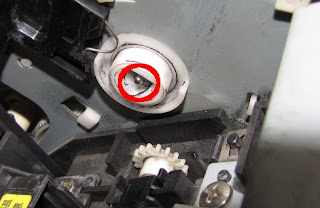

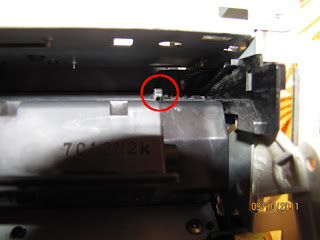

 | | штока не видно - не вышел за втулкой |

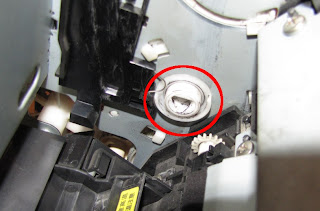

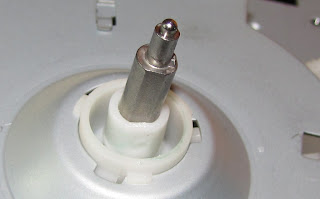

 | | шток на месте, при надавливании на него он будет пружинить. |
Теперь пару слов о причинах дефекта.

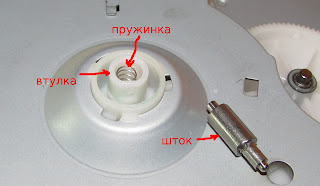

 | | ну тут комментарии излишне - составляющие |

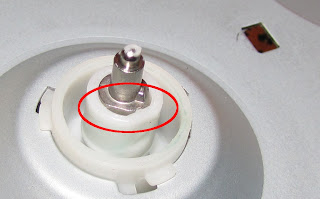

 | | шток заклинило из-за проворота во втулке |
 | | шток в нормальном положении - ходит свободно |
Если же с контактом на фотовал все в порядке, то сразу переходим к следующему пункту.
Нет контакта на ролик первичного заряда в картридже (PCR)
Итак для начала пару картинок, чтоб объяснить суть как происходит контакт.

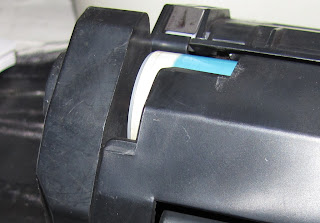

 | | контакт на картридже |

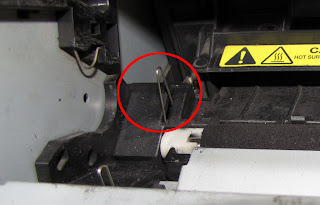

 | | ответный контакт в принтере |
В 90% случаев причиной отсутствия контакта является закрытая шторка фотовала на картридже, выглядит это так:

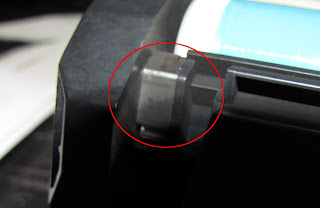

 | | Шторка закрыта - контакт не доступен для ответной пружины в принтере |

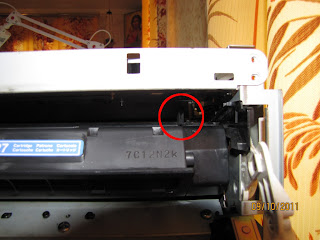

 | | Так это выглядит в принтере при ставленном картридже и открытой дверце. Видно что шторка не открылась. |
 | | Шторка открыта. |
Вот
пожалуй и все. Если же с этими пунктами все нормально - ты теперь
знаешь куда копать дальше - прозваниваешь контакты в самом картридже,
далее выходишь на плату принтера и далее, далее, далее... Об этом как
нибудь в другой раз.
|
